Produzione di tubi per saldatura a giuntura dritta con tubi quadrati tondi Linea

Scopri la nostra produzione di tubi per saldatura a giuntura dritta con tubi quadrati e tondi. Siamo una fabbrica specializzata in questo settore.
Request a Quote

Dettagli prodotti

Descrizione del Prodotto


Benvenuti a Taicang Global Machinery Co., Ltd
https://global-machinery1.en.made-in-china.com/


Noi di Global Machinery forniamo macchine per la lavorazione di tubi, macchine per la formazione di rotoli, tagli e tagli a linee di lunghezza e componenti corrispondenti, e soddisferemo i vostri requisiti personalizzati. Contattateci subito!

Riepilogo

La bobina srotolata viene srotolata e alimentata nella sezione di formatura che passa attraverso l'apparecchiatura della sezione di entrata. La sezione di ingresso consente al tritatutto per provette di funzionare in modo continuo utilizzando la giunzione a nastro e l'accumulatore. Prima della saldatura, il tubo viene formato in forma rotonda passando attraverso una serie di rulli condotti e folli della sezione di formatura. Nella sezione di saldatura il tubo viene saldato longitudinalmente utilizzando il metodo di saldatura ad induzione ad alta frequenza. Il cordone esterno viene rimosso e formato a forma di rottame. Il cordone di saldatura viene stirato e il tubo passa attraverso la sezione di raffreddamento. Quindi, nella sezione di dimensionamento, il tubo viene formato alla dimensione specificata e convertito nella forma specificata. Dopo il dimensionamento, il tubo viene tagliato alla lunghezza richiesta utilizzando l'attrezzatura di taglio della sega volante e consegnato al piano di raccolta dopo il passaggio attraverso il trasportatore di scarico.

Specifiche principali

Di seguito è riportata la tabella delle mulini a tubo standard, che possiamo personalizzare in base alle esigenze specifiche del cliente
Modello Tubo rotondo Tubo quadrato Tubo rettangolare Spessore   Lunghezza tubo Velocità linea  Tipo di saldatura Potenza ad alta frequenza/KW  Standard
TG16 7.5 - 16 mm / / 1.0 mm 4.0 - 10.0 metri Max. 120 m/min Saldatura ad alta frequenza a stato solido 60 /
TG20 10 - 25.4 mm  10 x 10 - 20 x 20 mm  10 x 20 - 10 x 30 mm 0.4 - 1.0 mm 4.0 - 10.0 metri Max. 120 m/min Saldatura ad alta frequenza a stato solido 60 /
TG32 12.7 - 38.1 mm  10 x 10 - 30 x 30 mm  10 x 20 - 40 x 20 mm da 0,5 a 1.8 mm 4.0 - 10.0 metri Max. 120 m/min Saldatura ad alta frequenza a stato solido 100 /
TG45 15.0 - 50.8 mm  12 x 12 - 40 x 40 mm  10 x 20 - 50 x 30 mm 0.6 - 2.0 mm 4.0 - 10.0 metri Max. 100 m/min Saldatura ad alta frequenza a stato solido 150 /
TG50 20.0 - 63.5 mm  15 x 15 - 50 x 50 mm  10 x 20 - 60 x 40 mm 0.8 - 2.75 mm 4.0 - 10.0 metri Max. 100 m/min Saldatura ad alta frequenza a stato solido 200 /
TG60 25.4 - 76.4 mm  20 x 20 - 60 x 60 mm  10 x 30 - 80 x 40 mm 1.0 - 3.0 mm 4.0 - 10.0 metri Max. 90 m/min Saldatura ad alta frequenza a stato solido 250 /
TG76  31.8 - 89.0 mm  25 x 25 - 70 x 70 mm  20 x 30 - 100 x 40 mm 1.0 - 3.75 mm 4.0 - 10.0 metri Max. 80 m/min Saldatura ad alta frequenza a stato solido 300 /
TG89 38.1 - 102.0 mm  30 x 30 - 80 x 80 mm  20 x 40 - 100 x 60 mm 1.0 - 4.0 mm 4.0 - 10.0 metri Max. 80 m/min Saldatura ad alta frequenza a stato solido 300 /
TG114 38.1 - 114.3 mm  30 x 30 - 90 x 90 mm  20 x 40 - 60 x 120 mm 1.0 - 4.0 mm 4.0 - 10.0 metri Max. 70 m/min Saldatura ad alta frequenza a stato solido 300 /
TG125 63.5 - 127 mm  50 x 50 - 100 x 100 mm  60 x 40 - 150 x 50 mm 2.0 - 5.0 mm 4.0 - 10.0 metri Max. 60 m/min Saldatura ad alta frequenza a stato solido 400 /
TG165 76, 2 - 165 mm  60 x 60 - 130 x 130 mm  80 x 40 - 140 x 120 mm 2.0 - 6.0 mm 4.0 - 10.0 metri Max. 60 m/min Saldatura ad alta frequenza a stato solido 500 /
TG219 89.0 - 219.0 mm  70 x 70 - 170 x 170 mm  80 x 60 - 140 x 200 mm 2.0 - 8.0 mm 4.0 - 10.0 metri Max. 60 m/min Saldatura ad alta frequenza a stato solido 600 /
API&ERW 168 76.2 - 168.0 mm 60x60 - 130x130 mm 80 x 40 - 15 x 100 mm 2.0 - 8.5 mm 5.0 - 12.0 metri Max 60 m/min Saldatura ad alta frequenza a stato solido 600 kw API 5LX, API 5L A&B, ASTM A53 A&B, FINO AD API X-70
API&ERW 219 89.0 - 219.0 mm 70x70 - 170x170 mm 80x60 - 200x140 mm  3.0 - 10.0 mm 5.0 - 12.0 metri Max 55 m/min Saldatura ad alta frequenza a stato solido 800 kw
API&ERW 325 114.0 - 325.0 mm  90x90 mm - 250x250 mm  80x100- 200x300 mm 4.0 - 12.5 mm 5.0 - 12.0 metri Max 40 m/min Saldatura ad alta frequenza a stato solido 1000 kw
API&ERW 508 165.0 - 508.0 mm 130x130 - 400x400 mm 120x140 - 350x450 mm 6.0- 12.7 mm 5.0 - 18.0 metri Max. 30 m/min Saldatura ad alta frequenza a stato solido 1000 kw


Diagramma di flusso

Round Square Pipe Straight Seam Welding Tube Mill Tube Production Line

Fase 1: Discoiler
Svolgitore la funzione è di sostenere ed espandere il nastro, in modo che il nastro possa entrare nella macchina per la formazione di rotoli. La striscia può essere espansa mediante un sistema idraulico o pneumatico e lo svolgitore può essere ruotato di 180 gradi. È possibile regolare la velocità di espansione della striscia, dispositivo di frenatura progettato con cilindro pneumatico o idraulico per premere il blocco di gomma del freno
Fase 2: Taglio e saldatura finale
Viene utilizzato per tagliare la testa e l'estremità del nastro di acciaio di due bobine di acciaio, tagliando la parte irregolare e saldando due nastri di acciaio, in modo che la macchina possa lavorare in modo continuo.
Fase 3: Accumulatore
Installato tra la saldatrice di taglio e di estremità e il mulino di formatura, l'accumulatore a spirale orizzontale immagazzina una grande quantità di nastro in uno spazio di ingombro ragionevole per dare tempo sufficiente affinché la saldatrice di taglio e di estremità tagli e unisca le estremità di due bobine successive con il mulino a tubi senza arresto
È dotato di accumulatore a gabbia verticale per tubi di piccole dimensioni mulino

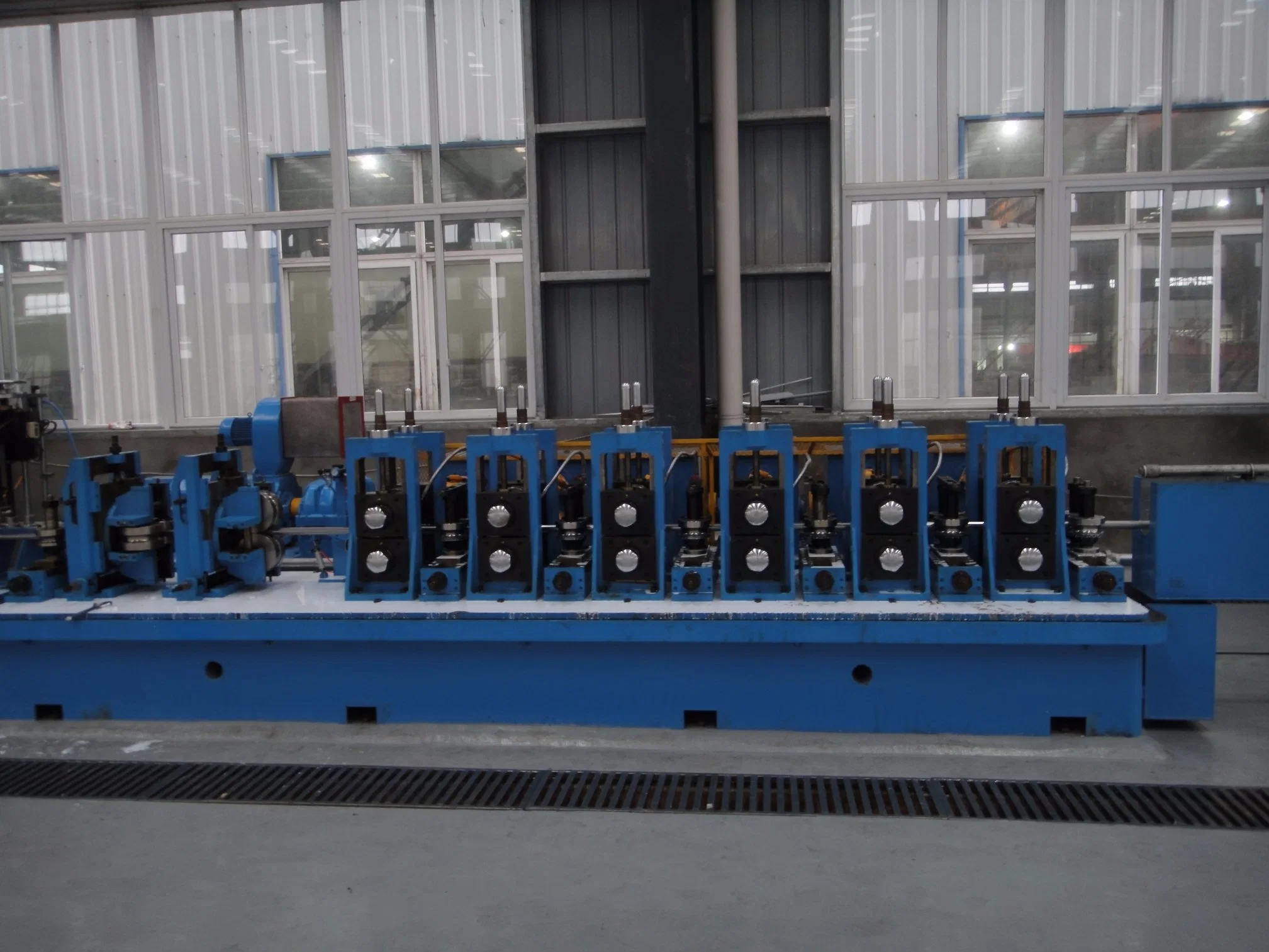

Fase 4: Formatura
La funzione di questo pezzo è quella di realizzare l'acciaio la striscia diventa nel fustellato del tubo dai rulli di formazione
Fase 5: Saldatura e scarfing
La funzione di questa parte è centrare il cordone di saldatura e guidare il pezzo grezzo del tubo al dispositivo di saldatura, in modo che il cordone di saldatura venga chiuso prima della saldatura, utilizzare l'attrezzo di sfregamento per rimuovere la bave per garantire la saldatura liscia
Passo 6: Dimensionamento
La funzione di questa parte viene utilizzata per rifinire il pezzo grezzo del tubo dalla macchina formatrice, in modo che la dimensione del tubo possa soddisfare la dimensione fisica richiesta dal cliente, da forma a profilo quadrato e rettangolare e altri profili di forma
FASE7: Raddrizzatura
4 rulli di raddrizzatura della testa della turk, raddrizzare il tubo online per ottenere la planarità ideale

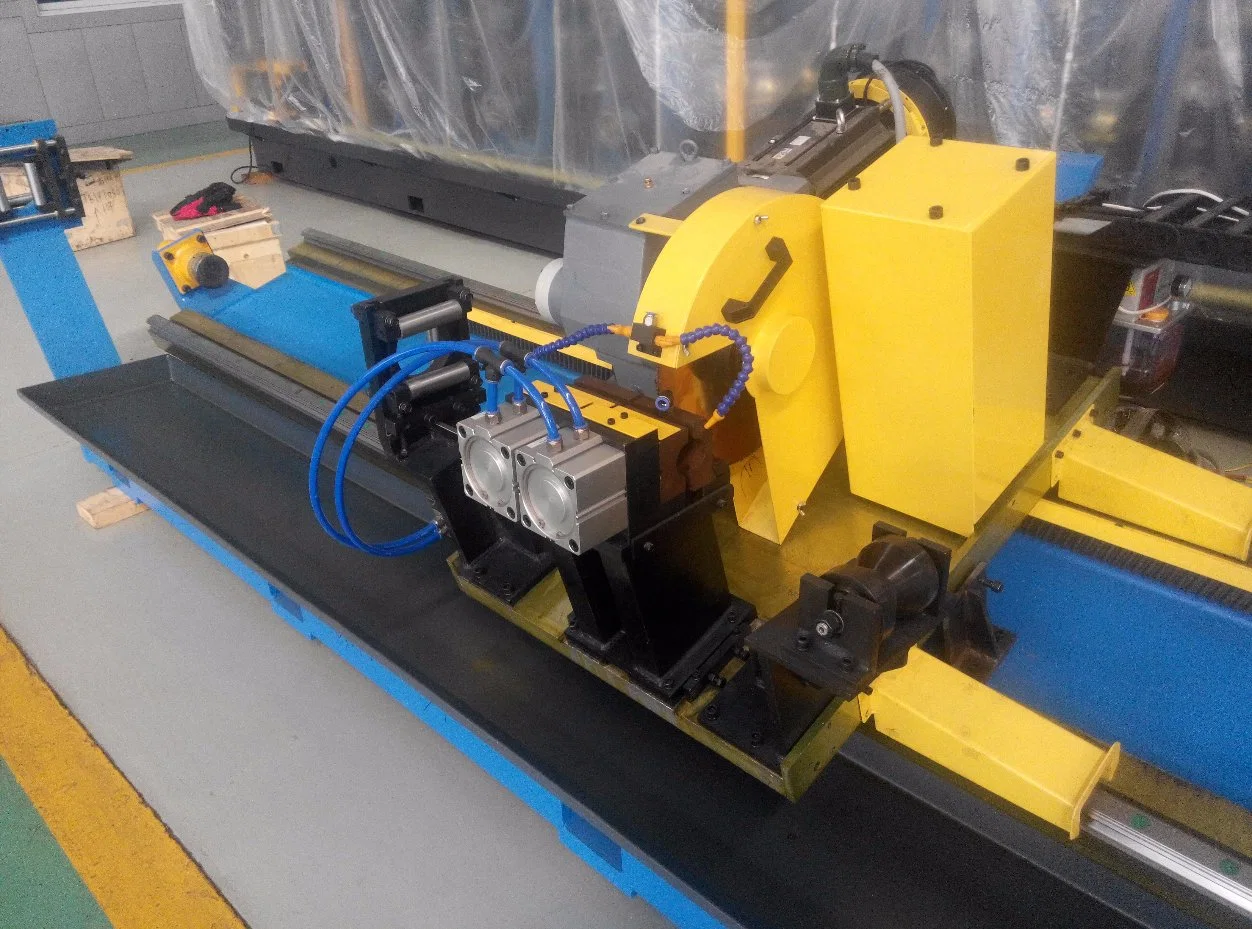

Passo 8: Tagliare la sega
Tagliare il tubo con la lunghezza richiesta, è possibile impostare la lunghezza del tubo
Con opzione di sega a freddo e sega volante
STEP9: Tabella di esecuzione
Tale unità è atta a convogliare il tubo finito all'imballaggio, il tubo trasmittente mediante rullo dinamico. Un dispositivo di rilevamento del segnale installato alla fine del piano di scarico, quando il tubo tocca il dispositivo di rilevamento del segnale, invia il segnale al pannello di controllo, il pannello di controllo inizia a funzionare e scarica il tubo


Round Square Pipe Straight Seam Welding Tube Mill Tube Production Line

Round Square Pipe Straight Seam Welding Tube Mill Tube Production Line

Round Square Pipe Straight Seam Welding Tube Mill Tube Production Line


Certificato
Round Square Pipe Straight Seam Welding Tube Mill Tube Production Line
Clienti principali
Round Square Pipe Straight Seam Welding Tube Mill Tube Production Line
FAQ


1) D: Consegnerete le merci giuste come ordinato?  Come posso fidarmi di te?
  R:, lo faremo. Siamo fornitori Gold del Made in China con valutazione SGS (è possibile fornire un report di audit).   Abbiamo collaborato con molti clienti in tutto il mondo con un'alta reputazione sul mercato, senza preoccupazioni.
2) D: Come  scegliere  la linea di mulini a tubo?
  R:  È necessario  informarci  sui seguenti dati:
-   il materiale del tubo
- gamma di tubi rotondi
- gamma di tubi quadrati
- gamma di tubi rettangolari
-   intervallo spessore parete
- l'uso del tubo
3) D: Come  scegliere  la macchina per la formatura dei rotoli?
  R:  È necessario  informarci  sui seguenti dati:
- materiale bobina
- spessore bobina
- peso bobina
- tipo di taglio
- profili dei disegni
- altra attenzione speciale
4) D: Come  scegliere  la linea di taglio e taglio a lunghezza?
  R:  È necessario  informarci  sui seguenti dati:
- materiale bobina
- spessore bobina
- larghezza bobina
- peso bobina
- dimensioni rifinite
- altra attenzione speciale
55) D: Dove si trova l' aeroporto più vicino alla vostra azienda?
  A: Aeroporto di Shanghai Putong o Hongqiao.
6) D: Come circa il vostro servizio?
  A : Prima della vendita:

supporto tecnico: TGMCO fornirà informazioni tecniche dettagliate quali l'offerta tecnica e commerciale, le foto delle macchine, il video di esecuzione, il layout, il manuale d'uso, e mostrare le macchine in funzione nella nostra fabbrica.
richiesta di visto: TGMCO fornirà ufficialmente una lettera di invito per applicare il visto in cina come procedure e requisiti di autorità.
Assistenza: TGMCO fornisce un servizio completo di assistenza post-vendita per soddisfare le esigenze dei nostri clienti.
disegni: Fornire il disegno di base, lo schema elettrico e lo schema elettrico, il disegno idraulico, il disegno di tubazioni pneumatiche ed elettriche ed altri disegni richiesti dal cliente.
Installazione e messa in servizio: TGMCO invierà i nostri tecnici all'officina del cliente per la supervisione dell'installazione e della commissione
Formazione dei tecnici/lavoratori dei clienti durante la commissione
Assistenza guasti: Offriamo 1 anno di garanzia per i principali componenti cruciali, ad eccezione dei materiali di consumo
Informare immediatamente l'assistenza tecnica e i consigli al cliente per telefono o e-mail
Ingegneri esperti ed esperti sono in grado di gestire qualsiasi tipo di guasto.
Interventi di assistenza tecnica eseguiti presso il sito del cliente, se necessario.
Fornire urgentemente componenti meccanici o elettronici.
Fornitura rapida di parti di ricambio e parti soggette a usura da coprire requisiti prevedibili
